產品簡介

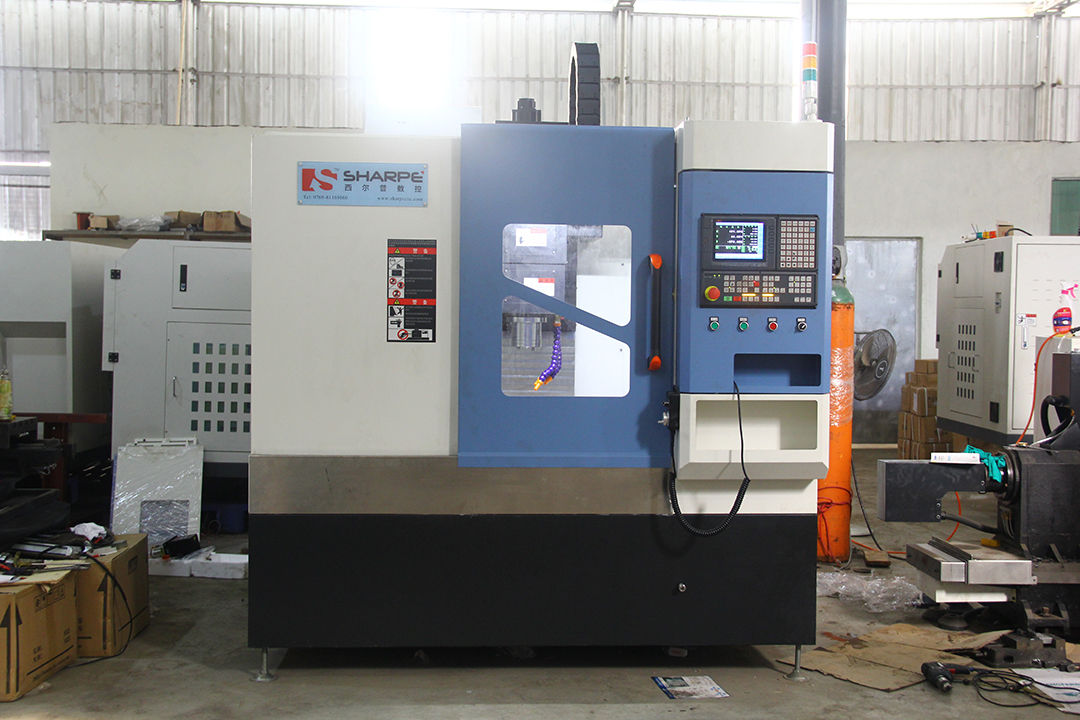

V650加工中心是采用目前市場上成熟穩定的臺灣寶元數控加工中心系統，并配以二十把斗笠式BT40刀庫（可選配24把圓盤式BT40刀庫）。產品配置較高，精度很高，穩定性很高。能較大切削產品。
適用范圍
批量生產加工中型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，鋼件。
產品特點
1. 大跨距的結構設計，采用滾柱線性導軌，增加設備的剛性；
2. 改變刀庫側掛于立柱一側的設計為由底座來支撐，減少刀庫對立柱的側向力；
3. 采用24把圣杰機械臂式刀庫和BT40的機械主軸，有較大的切削力；
4. 核心部件都采用臺灣制造的產品，臺灣寶元系統，臺灣丹銓主軸，臺灣上銀導軌；
5. 采用絕對值伺服進給驅動電機，不用行程塊的傳統設計，減少常見的超程報警；
6. 設備能有突出的運行穩定特性。
技術參數
| 序號 | 項目 | 參數 | |
| 1 | 工作臺面積 長(mm)X寬 | 750X420 | |
| 2 | T型槽 數量-寬-間距 | 3-14-140 | |
| 3 | X軸行程X | 650 | |
| 4 | Y軸行程Y | 400 | |
| 5 | Z軸行程Z | 500 | |
| 6 | 主軸端面至工作臺（mm） | 100-620 | |
| 7 | 主軸中心至立柱導軌面 | 470 | |
| 8 | 工作臺載重(KG) | 250 | |
| 9 | 主軸轉速 | 8000RPM | |
| 10 | 主軸功率（KW） | 5.5KW-7.5KW | |
| 11 | 進給電機X 軸扭矩（N.m） | X 軸扭矩（N.m） | 6 |
| 12 | Y 軸扭矩（N.m） | 6 | |
| 13 | Z 軸扭矩（N.m） | 6 | |
| 14 | 刀庫 | 斗笠式 | 20把斗笠式或24把圓盤式 |
| 15 | 換刀時間 | （1）刀對刀斗笠式6秒 （2）刀對刀圓盤式1.4秒 |
|
| 16 | 快速移動速度：X/Y/Z(mm/min)fast | 30000 | |
| 17 | 切削進給速度（mm/min） | 0-10000 | |
| 18 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | 3210P3 | |
| 19 | 線性導軌尺寸 | X:RG30；Y:RG30 Z：RG30 | |
| 20 | 控制系統Control system | 臺灣寶元 528M或選配四軸系統568M | |
| 21 | 機床外型尺寸 | 2000*2310*2320 | |
| 22 | 機床重量 | 3.5T | |
