產品簡介

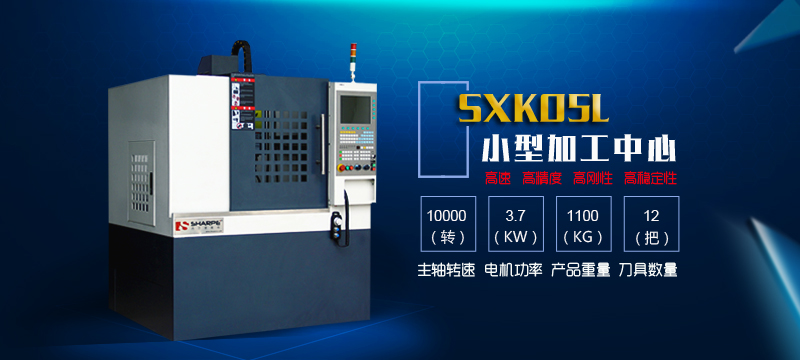

SXK05L小型加工中心：小型五金零件量產化加工的最佳利器
SXK05L小型加工中心是我司針對小型五金零件加工而研發的一款高性價比立式加工中心，公司技術小組持續優化設備的各個細節，實現高速，高精度，高剛性，高穩定性。機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是小型產品加工的利器。
如加工較為簡單的五金零件，可選擇不帶刀庫的SXK05L數控鉆銑床；
如加工更為復雜的五金零件，可選擇加裝西爾普數控精密分度頭，實現四軸聯動加工。比如螺旋槽的加工或多面體分度加工，可以鉆孔，銑削，攻絲，鏜孔，絞孔等工作。
還可以加裝四五軸，實現五軸聯動加工的要求；
功能齊全，性價比最高的選擇；
適用范圍
是批量加工小型五金零件最具性價比的利器；加工零件的刀具種類在6種以下。
產品特點
該機床采用GB300 高級樹脂砂造型鑄件工藝，
機床采用8點位支撐加上密筋蜂窩箱體床身結構設計，有效分散機床重力變形，使底座更穩定。
立柱結構采用A字型大跨度結構設計，經過有限元分析優化，剛性更強，結構更穩定。
滑鞍與工作臺都采用一體式結構設計，電機座，絲杠螺母座和尾部絲桿支撐座都采用一體式鑄造成型，而不是通過分體組裝完成。設計剛性強,避免長時間加工造成的部件松動造成精度后續遞減，提高機床的長期可靠性。
機頭采用肋骨式設計：內部筋條加粗加大，強化結構剛性，大幅提高加工穩定性。
三軸均采用精密高分辨率全伺服電機驅動，大大提高了機床的精性、使產品加工更加高效、更加精密
三軸均采用臺灣上銀高精度直線導軌，耐磨，摩擦系數小，具有較高的定位精度和靈活性，運動平穩的特點；
采用進口NSK全套的軸承座。
控制系統標配采用性價比很高的國產系統科源數控系統KY-1000MA-V，易學易用，易于掌握；
也可選擇成熟的臺灣寶元或臺灣新代系統，
刀庫采用德速8把斗笠式刀庫；
后排屑方式，配合強勁的沖屑裝置，清掃無需停機，方便收集切屑和更換添加切削液；
技術參數
| 序號NO. | 項目item | 參數specification | |
| 1 | 工作臺面積 長(mm)X寬 | 600X240 | |
| 2 | T型槽 數量-寬-間距 | 3-12-63 | |
| 3 | X軸行程 | 320 | |
| 4 | Y軸行程 | 230 | |
| 5 | Z軸行程 | 370 | |
| 6 | 主軸端面至工作臺（mm） | 450 | |
| 7 | 主軸中心至立柱導軌面 | 270 | |
| 8 | 主軸 spindle taper | 氣動換刀主軸 | BT30(標準配置) |
| 9 | 刀庫 | 斗笠式 | 8把 |
| 10 | 主軸最高轉速 | 300-8000 rpm | |
| 11 | 主軸伺服電機功率（KW） | 3.7KW | |
| 12 | 進給電機 feed motor（1.2KW伺服） | X 軸扭矩（N.m） | 4.0 |
| 13 | Y 軸扭矩（N.m） | 4.0 | |
| 14 | Z 軸扭矩（N.m） | 4.0 | |
| 15 | 快速移動速度：X/Y/Z(mm/min) | 10000 | |
| 16 | 切削進給速度（mm/min） | 0-3000 | |
| 17 | 絲桿參數X/Y/Z(直徑mm/螺距mm) | 2505/P3 | |
| 18 | 控制系統 | 科源數控KY-1000M-V | |
| 19 | 凈重/毛重 | 1100KG | |
| 20 | 外型尺寸（LXWXH） | 1500mmX1320mmX2000mm | |
配置表
|
序號 |
類別 |
項目 |
名稱 |
型號規格 |
●為標配 |
|
1 |
床身 |
鑄鐵 |
H250 |
SXK05S |
● |
|
油路 |
自動 |
自動注油 |
● |
||
|
絲桿 |
滾珠絲桿 |
P3級磨制滾珠絲桿2508 |
● |
||
|
導軌 |
線性導軌 |
臺灣上銀HGH25 |
● |
||
|
主軸 |
機械主軸 |
HGE，10000rpm |
● |
||
|
2 |
電氣 |
進給電機類型 |
X,Y伺服 |
上海泰爾富1.2KW |
● |
|
Z軸伺服（剎車） |
上海泰爾富剎車電機1.2KW |
● |
|||
|
主軸電機 |
伺服主軸 |
3.7kw 8000rpm |
● |
||
|
3 |
系統 |
工業系統 |
臺灣寶元 |
LNC528MA |
● |
|
4 |
換刀 |
氣動換刀裝置 |
斗笠式 |
BT30 8把刀 |
● |
|
5 |
外觀 |
鈑金 |
全防護式 |
米白色+灰黑色 |
● |
|
6 |
潤滑 |
電子注油器 |
RGB電動注油器 |
電動注油器 |
● |
|
7 |
照明 |
長條型照明燈 |
|
日光燈 |
● |
|
8 |
配件 |
刀柄 |
BT30 |
8個 |
● |
|
嗦嘴 |
ER32 |
8個 |
● |
||
|
十字、一字螺絲刀 |
|
1套 |
● |
||
|
月牙扳手 |
|
1套 |
● |
||
|
壓板壓規 |
|
1套 |
● |
||
|
說明書（含U盤） |
|
1套 |
● |
||
|
9 |
服務 |
貨運 |
省外（內） |
|
● |
|
包裝 |
木架包裝 |
|
● |
||
|
保修 |
1年 |
|
● |
||
|
服務 |
上門 |
|
● |
